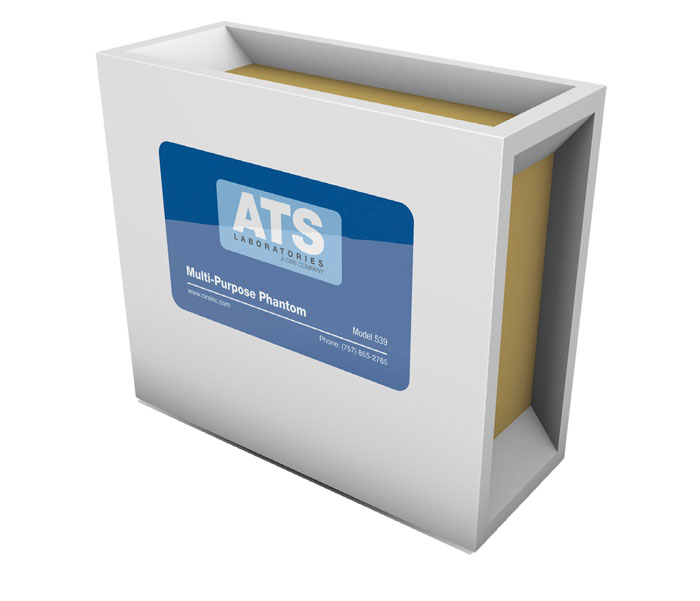

Cirs ATS539多用途模體，ATS539超聲模體,ATS539 B超性能模體
型號：ATS539 類別： 質控模體 品牌：Cirs pdf資料: Cirs ATS539多用途模體，ATS539超聲模體,ATS539 B超性能模體.pdf
采購熱線：0755-28896837 13632925349
在線咨詢產品
Cirs ATS539多用途模體，ATS539超聲模體,ATS539 B超性能模體
評估全范圍的臨床成像頻率
CIRS 型號 ATS 539 多用途 Phantom 是一種簡單、全面的方法，可在全范圍臨床成像頻率（2 MHz 至 18 MHz）內評估成像系統。
Phantom設計有用于距離測量的單絲線目標和不同尺寸和對比度的組織模擬目標結構的組合。囊性樣靶結構垂直排列，從而允許在一個視圖中顯示整個靶群。由于背景材料和目標結構的聲學相似性，消除了由失真、陰影或增強引起的偽影。提供六個對比度范圍為+15至-15 dB的灰度目標，以評估系統顯示的動態范圍和灰度處理性能。
Cirs ATS539多用途模體，ATS539超聲模體,ATS539 B超性能模體評估指標：
均勻
穿透深度
光束輪廓/焦點區域/橫向響應寬度
垂直距離測量
水平距離測量
軸向和橫向分辨率
高程分辨率
對比度分辨率
灰度對比度靈敏度
盲區評估
Cirs ATS539多用途模體，ATS539超聲模體,ATS539 B超性能模體產品規格：
尺寸：23.4 cm x 20.5 x 9.5 cm(9” x 8” x 4”)
重量：7 lbs (3.1 kg)
外殼材料：PVC
壁厚：1CM
聲窗尺寸：(2) 15.5 x 7.5 cm; (2) 14.0 x 7.5 cm
組織模擬材料：聚氨酯橡膠
重量：7 lbs (3.1 kg)
外殼材料：PVC
壁厚：1CM
聲窗尺寸：(2) 15.5 x 7.5 cm; (2) 14.0 x 7.5 cm
組織模擬材料：聚氨酯橡膠
聚氨酯特性：
凝固點：<-40°C
熔點：100°C以上
聲速：1450 m/s ±1.0% 23°
衰減：0.5dB/cm/MHz±10%
線靶： 材質：單絲尼龍 直徑：0.12 毫米
線靶： 材質：單絲尼龍 直徑：0.12 毫米
垂直距離組（17 個目標）：
深度范圍1 - 18 cm，間距 1厘米
水平距離組：線性探頭（5個目標）：
距掃描聲窗表面的深度5 cm，間距 2厘米
水平距離組：扇形掃描探頭（5個目標）：
距掃描聲窗表面的深度13 cm，間距 2厘米
死區組（9個目標):
深度范圍20 - 100 毫米,間距1厘米
軸向和橫向分辨率組（11 個目標）:
橫向位移1毫米
間距4、3、2、1、0.5 和 0.25 毫米
深度范圍7、11、4、16 厘米
間距4、3、2、1、0.5 和 0.25 毫米
深度范圍7、11、4、16 厘米
造影目標（囊腫）（5組）:
類型：無回聲，圓柱形
第 2、3、4 組（17 個目標）
尺寸：2, 3, 4 mm
深度：1 - 17 cm
間距：1cm
第 6、8 組（8 個目標）
尺寸：6,8 mm
深度：1 - 17 cm
間距：2cm
第 2、3、4 組（17 個目標）
尺寸：2, 3, 4 mm
深度：1 - 17 cm
間距：1cm
第 6、8 組（8 個目標）
尺寸：6,8 mm
深度：1 - 17 cm
間距：2cm
灰度目標（6 個目標）:
類型:回聲，圓柱形
間距:2厘米（中心到中心）
深度對比:4 cm 對比度:相對于背景的+15,+6,+3,-6-15dB
深度對比:4 cm 對比度:相對于背景的+15,+6,+3,-6-15dB
