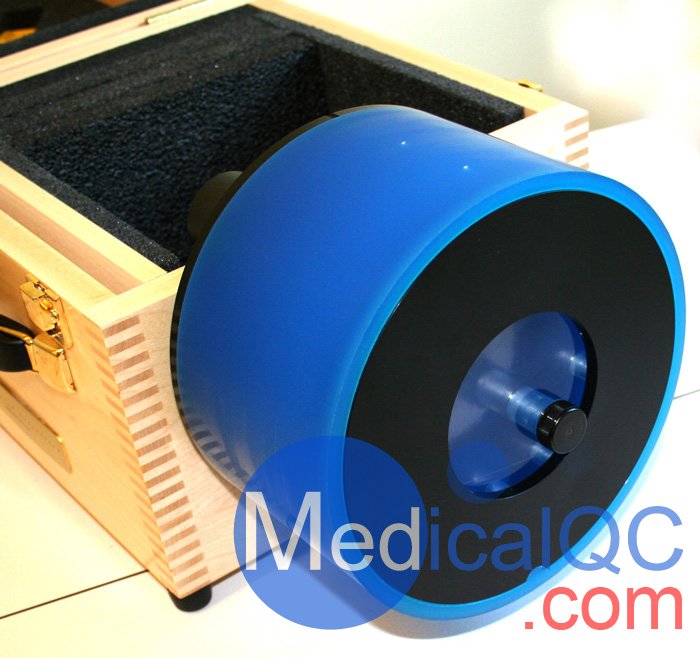

Catphan605提供了一種緊湊、廉價的體模，具有一套基本測試，可測量多層CT和其他最先進掃描儀的最大性能特征。Catphan605具有先進的測量能力，可精確測量薄層，并具有現代多層掃描儀所具有的更高分辨率。

Catphan 605配備了Smári，這是由Phantom Laboratory創建的一種強大的基于網絡的圖像分析服務。Smári在云中提供自動化體模圖像分析，并在數據庫中維護測量結果，以進行趨勢分析、機器比較和歷史記錄。

Catphan® 605由2個模塊組成，封裝在20 cm外殼中。

固體材料的使用消除了泄漏或暴露于冷凍溫度的損壞風險。CTP712固體圖像均勻性模塊可提供一致的結果，比使用充滿水的水箱的模塊使用方便得多，并消除了因水源不同而產生的差異。這種固體材料的高徑向和軸向均勻性使其成為水的理想替代品。它已經在x、y和z平面的各種變量上進行了全面測試，并已證明在所有應用中都是穩定的。

Catphan605 CT性能模體，Catphan 605模體可測參數：

CTP682

- 感光測定（線性）

- 掃描切片幾何形狀

 - 切片靈敏度剖面

  - 帶焊線和焊珠斜坡的切片寬度

- 像素（矩陣）大小

- 圓對稱

- 體模位置驗證

- 患者對準系統檢查

- 掃描增量

- 使用線或珠點光源的MTF

- 使用體積平均球體的對比目標

CTP729

- 空間均勻性

- CT系統的噪聲（精度）

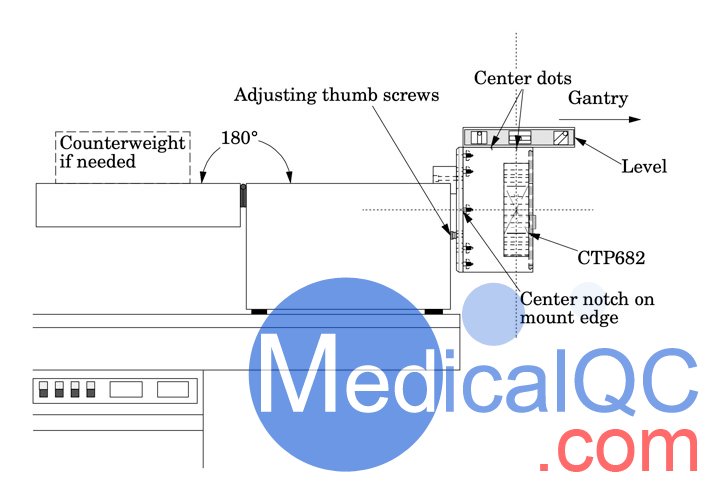

初始模體定位

Catphan® 模體通過將其安裝在外殼上來定位在 CT 掃描儀中。

將模型箱放在桌子的龍門架端，箱子鉸鏈遠離龍門架。 最好將盒子直接放在桌子上，不要放在桌墊上。

打開盒子，將蓋子向后旋轉 180°。 如果您使用的是環，則需要在盒子中放置額外的重量以平衡體模的重量。 患者綁帶可用于增加穩定性。

從盒子中取出模型并將 Catphan® 掛在盒子的龍門架端。 確保箱子在模型的重量下穩定，并有足夠的配重（只有在使用環時才需要配重）以防止傾翻。

使用水平儀和調整翼形螺釘來調平 Catphan®。 模體水平后，沿著盒子的末端滑動幻影，使中心點與 x 軸對齊燈對齊。 調整工作臺高度，使高度激光與幻影支架上的中心槽口對齊。

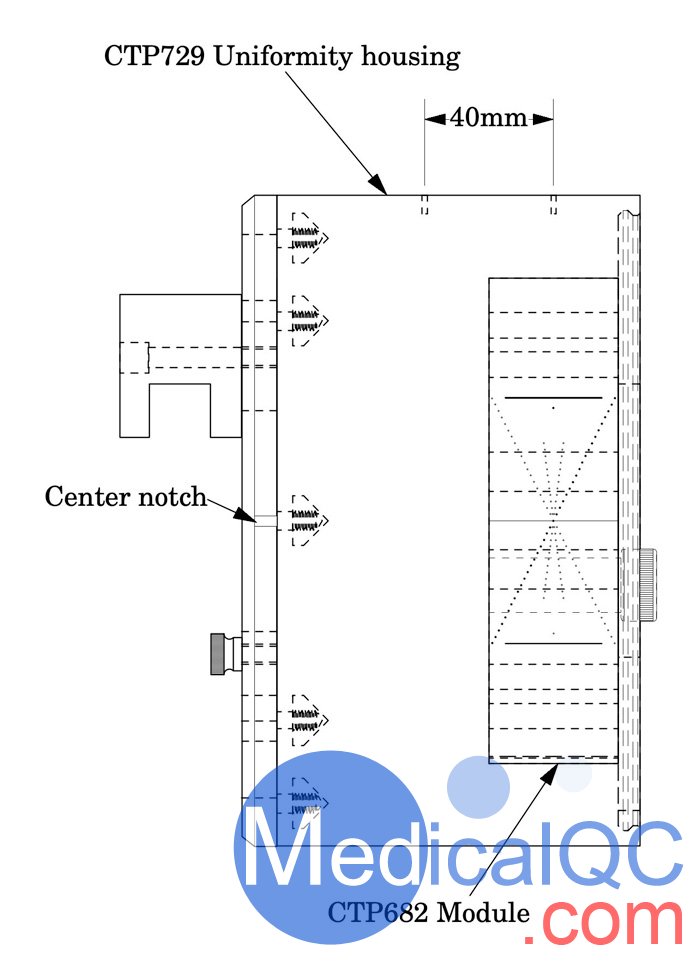

Catphan® 605 模塊位置示意圖
