通過成像引導定位目標對于準確進行放射治療至關重要。驗證所有成像、定位和瞄準系統是否與真正的輻射等中心對齊至關重要。Cirs023 ISO立方體QA模體,Cirs 023等中心校準模體提供了一種經濟高效、快速和準確的方法來測試輻射等中心與圖像引導系統的等中心重合。



ISO 立方體專為日常系統檢查而設計。LINAC激光器和光場可以使用ISO立方體外部的雕刻標記“調諧”到真正的輻射等中心?？梢允褂脙?nèi)置射線標記檢查光場和輻射場對準。更重要的是，可以檢查OBI和EPID的等中心是否與處理光束的空間對齊和重合。



ISO 立方體包含一個唯一的中心點基準點和一個偏移目標。偏移目標用于通過定位目標，移動確定的量并驗證偏移目標是否已定位在等中心，來確保kV/MV成像產生的工作臺偏移坐標準確。中心基準點和偏置目標直徑為 6.35 mm，由陶瓷制成。外部加工有同心圓目標，使用戶能夠客觀地評估所有設置錯誤，包括旋轉，并輕松地將模型與真實的輻射等心對齊。ISO 立方體的加工公差為 ± 0.02 mm。目標定位精度±0.1毫米。



提供可選的光學目標幀適配器，以簡單且可重復的方式將任何無框 SRS RF 或光學跟蹤目標陣列機械地注冊到 ISO 立方體。用戶可以通過他們選擇的粘合劑或機械緊固件安裝目標陣列。



有兩個平臺可用于 ISO 立方體。一個設計用于注冊沙發分度桿，并提供用于增量調整俯仰、橫滾和偏航的索引。第二個平臺提供調平支腿和嵌入式標記，用于使用Iso Analyze軟件計算kV/MV像素尺寸。





快速且易于使用

獨特的基準點可在 EPID、kV 和 CBCT 成像中產生清晰的圖像

偏移基準點，用于檢查床校正的準確性

檢查 - 激光對準

– 光場大小驗證



– kV 和 MV 成像儀重合



– CBCT過程精度



– 歐比精度



– 工作臺高度精度



– 輻射場/光場對準

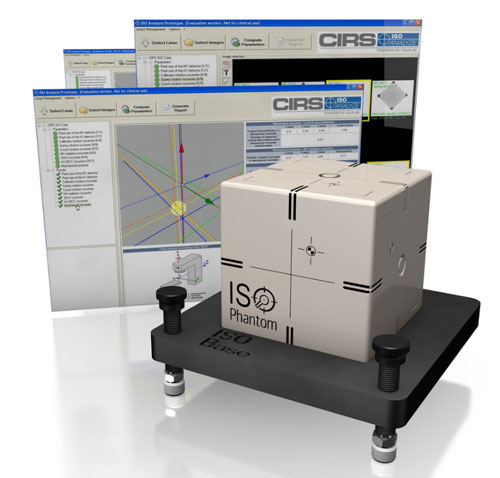

ISO Analyze™ 圖像分析軟件與 ISO Cube™ Daily QA Phantom 和 ISO Base™ Align Platform 集成，通過分析 EPID 檢測器采集的 DICOM 圖像，實現 LINAC 等中心的用戶友好質量控制?？丶詣?dòng)運行，分析ISO立方體™的圖像并量化大量評估參數。它允許用戶輕松地為每個前面的控件生成報告。


Cirs023 ISO立方體QA模體,Cirs 023等中心校準模體產品實物圖：
