CompuFlow 1000 MR流量泵系統的設計，以產生真實的準確的和可復的生理體積流量波形，包括預編程，頸動脈，股動脈，正弦，方形和恒定血流波形，該系統包括一個嵌入式的工業級主板和與用的SIMUflow III波形編輯軟件，用于創建自定義的生理流波形（點擊并拖動）或下載波形到系統中。



CompuFlow 1000 MR在0.1到35ml/s的F范圍內精確到3%，每個系統都經過校準，并附有校準證書，說明在相關流量下的校準結果，以及提供一個校準常數，以驗證泵系統的準確性。

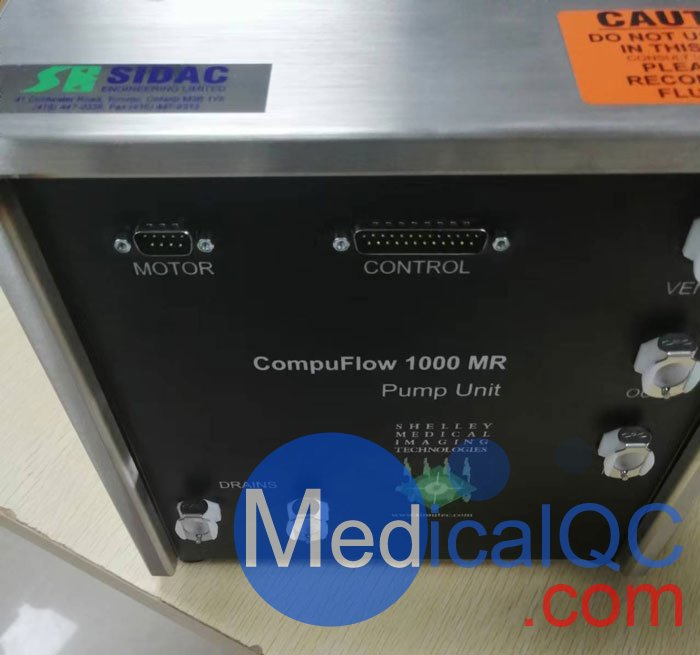

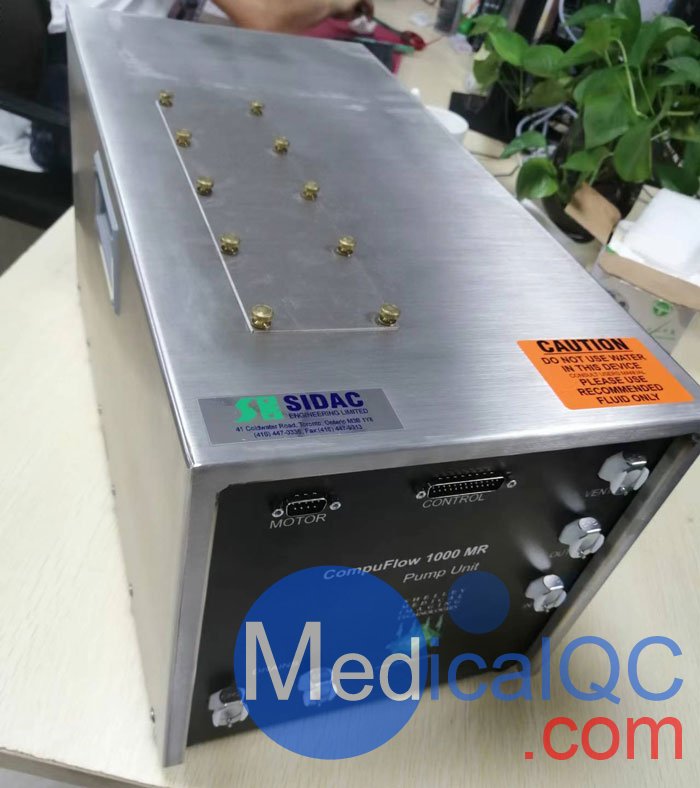

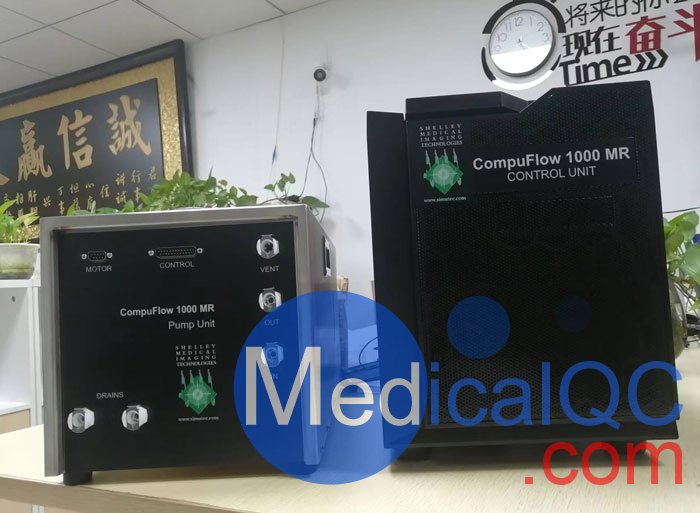

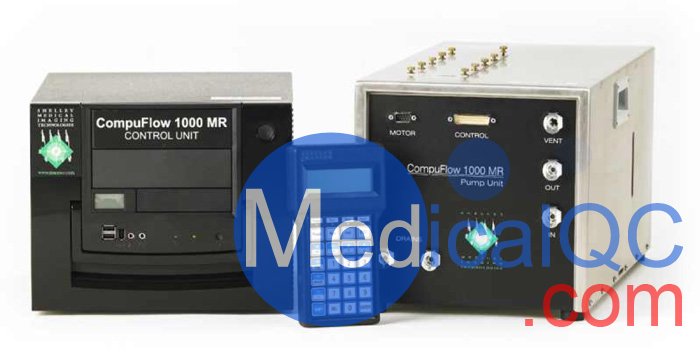

CompuFlow 1000 MR流量泵系統是兩個單元的設計，一個控制單元和一個泵單元與內部存儲，對于MRI環境，控制單元位于MRI套件之外，泵單元可位于掃描室內。提供屏蔽電纜，通過穿透板或波導將計算機電機控制單元連接到泵單元。



將CompuFlow 1000 MR流量泵系統與適當?shù)难苣ｓw和血液模擬液結合，結果關閉。流動回路確保診斷成像系統和技術的簡單、準確和可靠的評估與驗證。該系統是理想的血流定量在MRA、iMRI、DSA、CTA多普勒超聲，光學相干斷層掃描（OCT）和血管內模擬應用。



研究和新技術的發展需要精確和可重復的脈動和恒定流量波形（即流量定量、MRA，iMRI、DSA、CTA多普勒超聲、光學相干斷層掃描（）OCT）和血管內技術）。

能夠控制波形形狀的門控流研究

臨床影像系統的校正。



真實的生理流量波形脈動和恒定流量波形準確的體積流量波形再現波形。

可編程的用戶自定義波形樣校準證書。

多模態理想的比較成像模態

準確和可重復的生理血流波形，包括反向流動成分，如股骨波形。

泵單元可以靠近磁孔，從而可以在臨床中獲得真實和準確（3%）的生理波形。

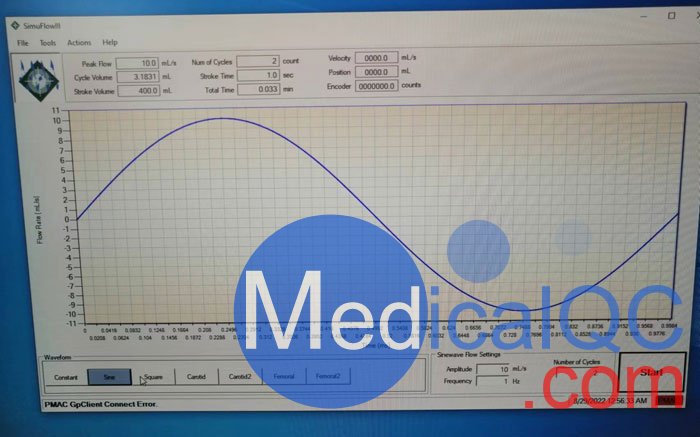

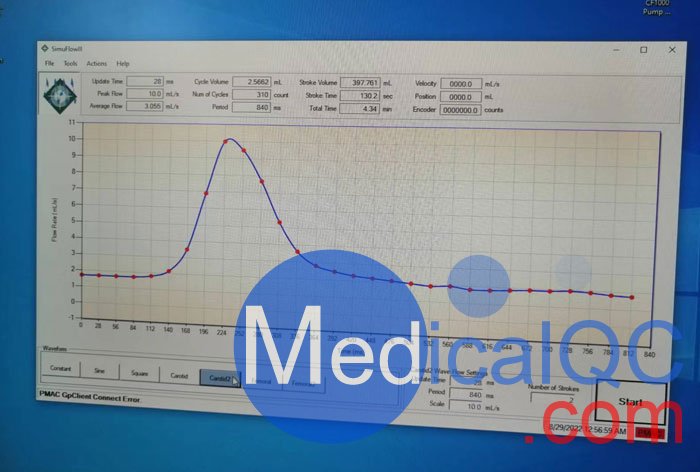

SIMUflow III波形編輯軟件允許開發用戶定義的脈動和恒定流量波形，可以控制流量波形有形狀。包括預編程，頸動脈，股動脈，正弦，方形和恒定血流波形。



能控制用戶提供的鍵盤，鼠標和顯示器與嵌入式計算機通信。

每個系統附有校準證書，以驗證系統的準確性，可以根據國家標準的法規要求進行校準與認證，并提供重新校準服務。




流體流動的規范
體積范圍0.1-35 毫升/秒
Oft精度3.0%
正弦波高達12h
包含逆流成分的生理流量波形



Mecbanical 規范

高扭矩分析電動機
450ml泵缸
可調諧超壓關閉（7至50 psi 自密封1/4 英寸內徑塑料連接器）


計算機控制
車載專用電機控制器易于升級的高級控制軟件
Windows 7. 32 位嵌入式操作系統


界面選項
用戶提供顯示器，鍵盤和鼠標物理

控制單元尺寸：14.0（L）X 11.0（w）X  9.0（H）控制單元重量：15.0  1bs.（6.8公斤）
泵單位尺寸：19.6（L）X 10.0（w）X 9.25（H）泵單位重量：38 1bs.（17.2公斤）
儲液容量：1.5升
循環液量：2升


文件格式
波形數據儲存在嵌入式硬盤上，文件可以包含多達1000個描述波形的流量值

Jser指定的時間基范圍從2至50毫秒每點波形可以循環連續 可以產生可變頻率的波形


電輸入：112/220 VAC 50/60 Hz, 4.0安倍@120V

EMI屏蔽
RS-232串口通信
遠程控制器端口
ECG TTL 觸發輸出（BNC）

監控端口
鍵盤端口
鼠標端口

Iwo 屏蔽電纜之間的控制單元和滲透anel（10英尺長）
泵單元和穿透板（20英尺長）之間的兩根屏蔽電纜

校準選項
標準校準
可溯源校準到國家標準

附件的產品
用于心電門控血流研究的MR Finger
多+可變波形軟件選項模擬心率失常MRI OA血流模體設置

解剖正確的血管模型模擬血液
BMF-MR
