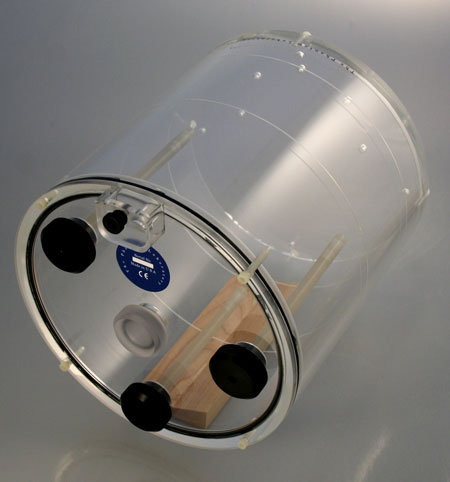

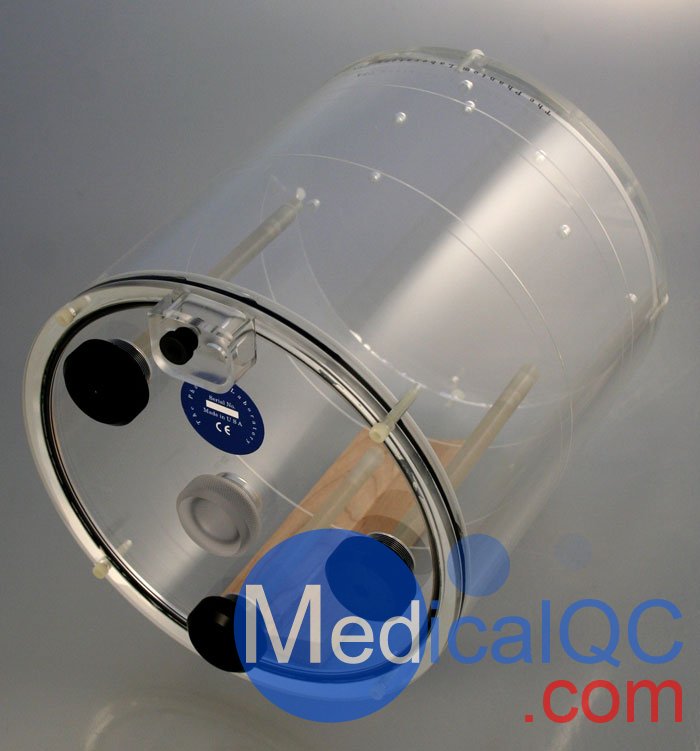

ECTphan™ Phantom 是一種圓柱形液體填充容器，具有各種測試，用于單光子發射斷層掃描 （SPECT） 系統的質量監測。
ECTphan360模體，SMR360模體，ECTphan360 SPECT模體采用 0.0123cc 點源開發，用于評估更高分辨率的 ECT 成像系統。
該模型可用于評估以下 SPECT 系統參數：重建的均勻性、空間分辨率、低對比度分辨率、像素大小、切片寬度和旋轉中心 （COR）。此外，ECTphan Phantom™數據適用于上述系統參數的計算機分析。
ECTphan360模體，SMR360模體，ECTphan360 SPECT模體由三個主要測試區域組成：測試板、均勻性區域和刀片端板。
測試板
- 像素大小
- 切片寬度
- 空間分辨率
均勻性科
- 積分均勻性
- 噪聲統計
端板
- 低對比度測量（熱或冷）
- PSF
- MTF
- 旋轉中心。
ECTphan360模體，ECTphan模體，ECTphan360 SPECT模體組件
測試板： 測試板有 4 個間隔 120 毫米的“熱”孔，用于測量 X 軸和 Y 軸上的像素大小。四種高達 2.5lp/cm 的條形圖案可用于空間分辨率的視覺評估。兩個相對的角度斜坡提供了測量切片厚度的能力。
均勻性部分：均勻性部分提供了一個直徑為20厘米的區域，可以目視檢查是否有偽影和不均勻性。積分非均勻性和RMS噪聲統計可以根據該區域的像素值計算出來。
端板：端板有螺紋孔，用于安裝點源支架和“熱”和“冷”低對比度插件。當不需要測試時，可以用 SMR 168 插頭堵住孔。
點源支架可以在模體中心進行定位和成像。支架設計用于對空氣中和散射中的點源進行成像。根據重建的點源數據，生成點擴散函數 （PSF），并測量半峰全寬 （FWHM） 和十分之一最大值全寬 （FWTM） 值。如果軟件可用，調制傳遞函數 （MTF） 可以從 PSF 生成。
外部點源插件可用于評估攝像頭的傾斜度。這是通過目視檢查點源投影數據的旋轉電影并注意點源的 y 軸位置的任何顯著變化來完成的。
重建的點源數據還可用于演示旋轉中心 （COR） 中的誤差。重建數據上要注意的項目是三維的點源寬度、形狀以及條紋或其他偽影的指示。
ECTphan™ Phantom 配有 3 個實心或 3 個空心低對比度插件。這些嵌件可以以距中心軸 75mm 的徑向模式螺紋插入模體端板，也可以放置在模體的中心軸上。刀片由三個部分組成：直徑 10、15 和 20mm，長 40mm。
空心嵌件通過螺紋端的端口填充?？招牟迦胛镉糜谀M“熱”病變。固體插入物用于模擬“冷”病變。

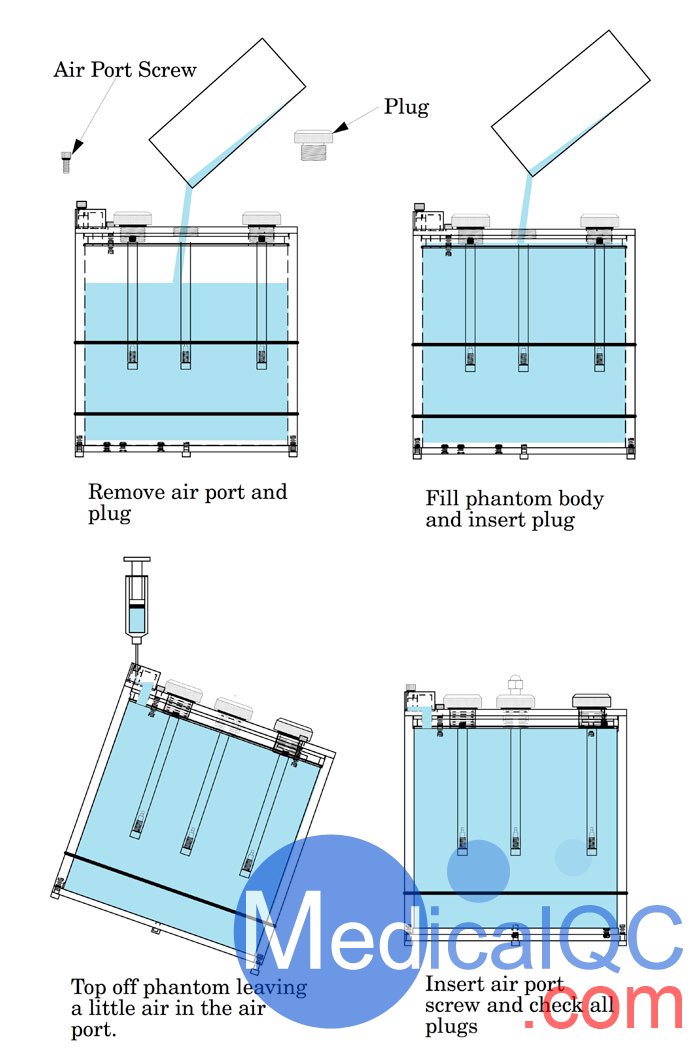

注意：ECTphan™ 模型不提供對比填充溶液。客戶需要添加自己的灌裝解決方案。
