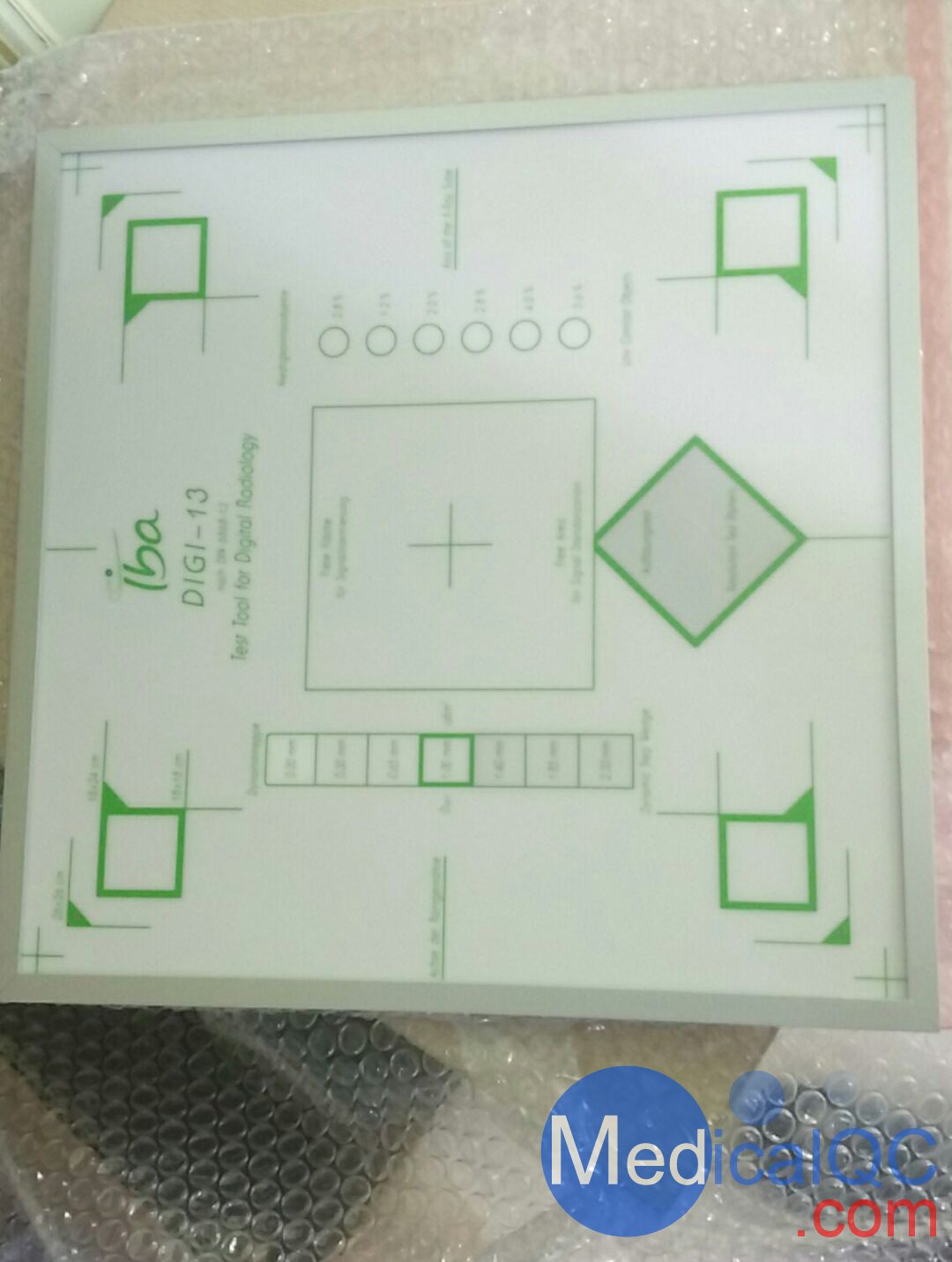

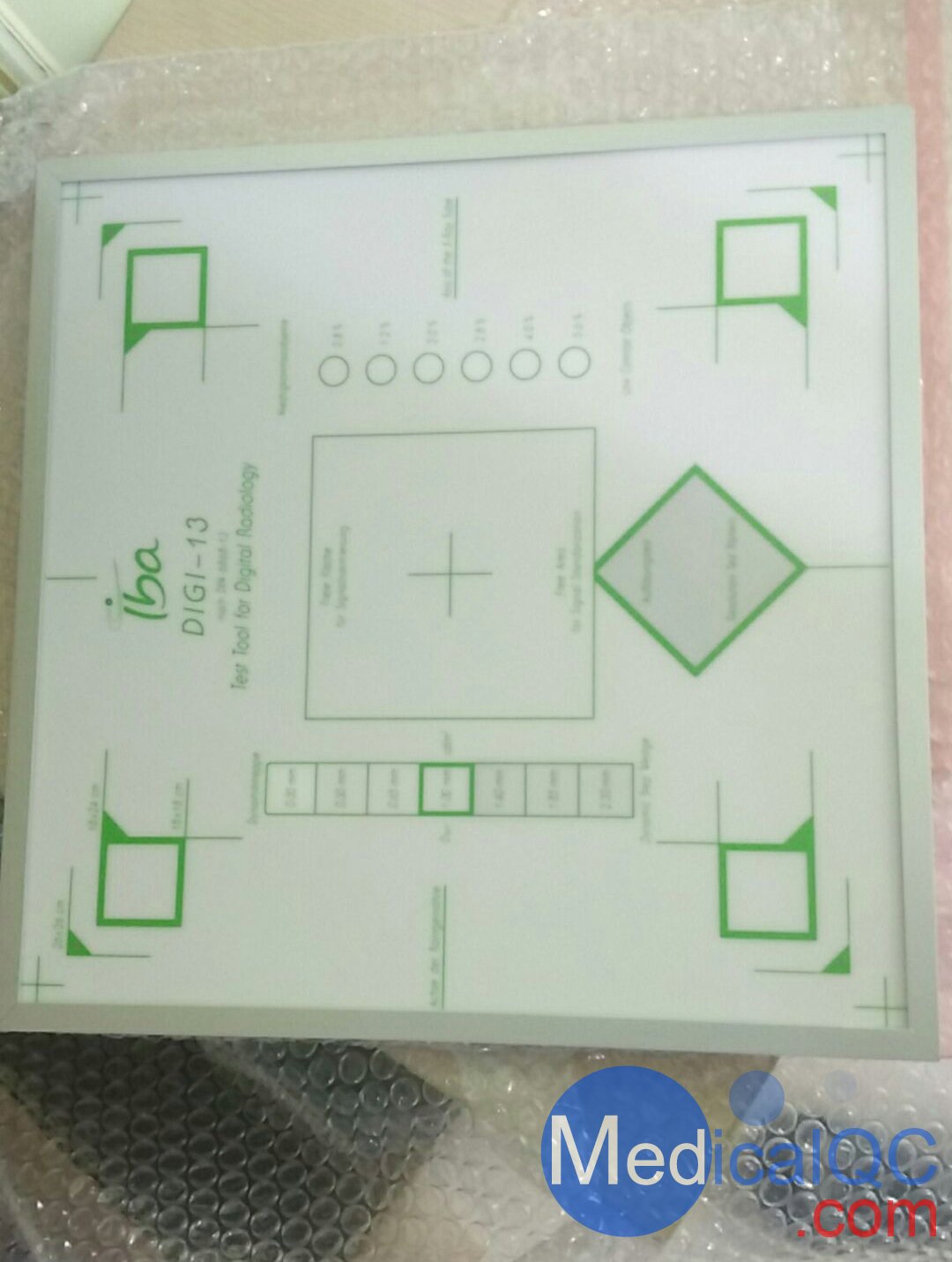

德國IBA DIGI-13檢測模體，DIGI-13型CR及DR檢測模體產品簡介：
•根據DIN 6868－13標準， 用于CR和DR成像系統的質量檢測（包括 均勻性、空間分辨力、低對比分辨率、可見光野和X射線野的校準和偽影等）
•在1毫米厚的銅質基板 (300 x 300 x 1.0 mm) 上有：
1. 動態步進式楔形梯, 含有不同的射線吸收系 數的7 階步進式楔形梯: 0.00, 0.30, 0.65, 1.00,1.40, .85和2.3 mm 銅厚度動態范圍
2. 低對比度測試體, 由鋁質圓盤組成, 直徑10毫米, 在70kV時產生的對比度范圍為： 0.8%, 1.2%,2.0%, 2.8% , 4.0% 和5.6%
3. 分辨率檢測 (線對卡): 檢測空間分辨率0.6 –5.0 Lp/mm, 45°旋轉設計
4. 標記區為信號標準化和均勻性檢測
5. 不同尺寸的暗盒邊緣區域標記









患者等效衰減模體
•患者等效衰減模體，由 25 毫米純鋁材料制作,用于模擬患者腹部體厚條件，配合常規攝影、透視和 CR/DR 攝影檢測模體的聯合使用

Construction of the test device DIGI-13
Basic copper plate (300 x 300 x 1.0 mm) with

Dynamic step wedge, made of copper ?, with different
radiation absorption, 7 steps ascending: 0.00, 0.30, 0.65. 1.00, 1.40, 1.85 and 2.3 mm Cu, for controlling the dynamic range

Low contrast objects, made of aluminium disks ?, with a diameter of 10 mm, producing a contrast of 0.8 %, 1.2 %, 2.0 %, 2.8 % , 4.0 % and 5.6 % at 70 kV, for determination of contrast resolution

Resolution test (lead foil) ?, 0.6 – 5.0 lp/mm, 45° rotated, for checking spatial resolution

Marked areas for signal standarization and homogenity check ?

Alignment marks for different cassette sizes ?
