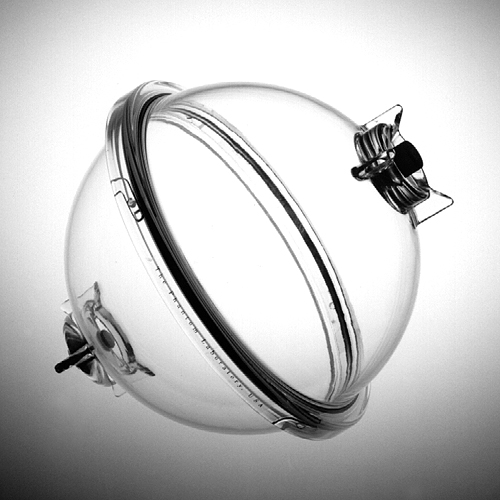

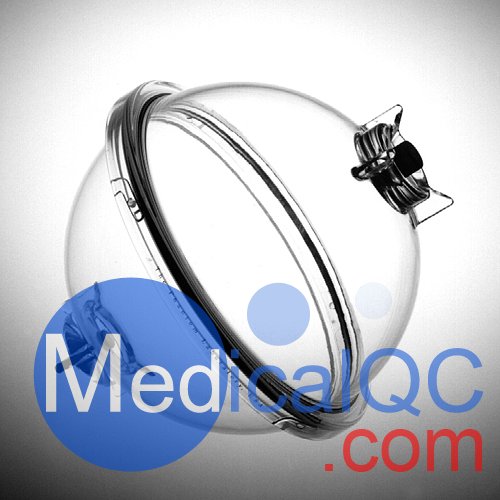

Magphan SMR100 MRI模體，Magphan SMR100核磁共振模體被設計用于執行磁共振成像（MRI）掃描儀的各種精確性能評估。SMR100有一個聚氨酯球體外殼，由兩個內徑為20厘米的半球殼組成。殼體用簡單的螺紋法蘭連接環連接。無需工具即可快速移除測試立方體組件，以獲得更大的成像靈活性，并易于清潔和維護。

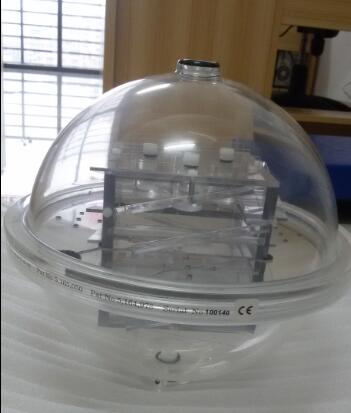

Magphan SMR100 MRI模體，Magphan SMR100核磁共振模體測試立方：無論是圓柱形和球形Magphan使用的圖像質量測量10cm的立方體試。測試立方體由6毫米厚的聚碳酸酯塑料制成，外徑為10厘米。測試立方體包含切片厚度斜面，感光測量瓶，高分辨率測試板和低對比度盤。

Magphan SMR100 MRI模體，Magphan SMR100核磁共振模體配置：測試立方體板可以以標準2-D配置進行組裝，具有雙相對的切片厚度斜坡，允許操作員快速驗證模體z軸精確地垂直于成像平面對齊。尼龍螺絲將單元固定在一起，使您可以將測試板或立方體側面更改為三維結構。3-d構成，能夠從一個單一的數據采集得到的x，y和z切片幾何測量。


Magphan SMR100 MRI模體，Magphan SMR100核磁共振模體測試總結

測試立方體和模體外殼包含的功能允許全面測試最大可實現的關鍵MRI掃描儀參數。下面列出了他們支持的主要組件和測試。

切片厚度斜面
-  模體位置
-  掃描切片寬度
-  多切片間距和鄰接度
-  患者對齊（3D）
-  表格增量準確度

Sensitometry小瓶
-  T1測量
-  T2測量

高分辨率測試板
-  高分辨率測量（每厘米1至11線對）
-  幾何失真

多維數據集支持磁盤
-  幾何失真
-  像素（矩陣）大小驗證。

外殼
-  空間均勻性
-  信噪比
-  球形幾何形狀
-  體外樣品測試
-  圓對稱

10厘米球體（可選）
-  磁場均勻性
-  一致性特征
-  圓對稱性






Magphan SMR100 MRI模體，Magphan SMR100核磁共振模體組件

切片厚度斜面：切片厚度斜面安裝在測試立方體的外部。斜面厚度為2mm，寬度為10mm，與模體的軸線成14°的角度，為片寬測量提供了4倍的放大系數。相對的斜坡在立方體測試平面的中心處交叉以進行對齊驗證。斜坡可用于測試多層片序列內的片之間的索引并測試表增量準確性。

感光測定瓶：感光測定樣品儲存在四個圓柱形小瓶中，其外徑為1.9厘米，內徑為1.6厘米。通過立方體外側0.6厘米（1/4英寸）的端口可以將各種溶液填充到小瓶中，以進行T1和T2測量。

高分辨率測試板：將高分辨率測量?jī)x切割成2毫米厚的丙烯酸板，由測試立方體內的通道支撐。高分辨率測試是通過使用一系列矩形槽來完成的，測試圖形的范圍為每厘米1至11線對（5mm至0.45mm分辨率）。每厘米一對和四對線之間的測試槽長度為1.25厘米，測試長度為0.9厘米，涉及每厘米5至11線對。

為了測試幾何失真（空間線性），3mm的孔以2cm，4cm和8cm的方形圖案間隔開。通過測量這些孔之間的距離可以評估系統的幾何失真。

低對比度光盤：低對比度敏感度是在安裝在測試立方體底部的丙烯酸光盤上進行的。磁盤中的圓形凹槽通過音量平均產生低對比度圖像。四組三個圓形凹槽的深度分別為0.5mm，0.75mm，1.0mm和2.0mm，直徑分別為4mm，6mm和10mm。

立方體支撐盤：兩片立方體支撐盤將立方體固定在模體外殼內，并且可以方便地安裝和移除。除固定測試立方體的位置外，支撐盤還提供空間線性度測量的信息。

通過測量Magphan在x和y方向上的直徑來測試幾何失真。幾何變形也可以通過測量支撐盤上配置成8cm，10cm和12cm方格的3mm孔之間的距離來評估。

外殼：外殼部件由外殼和立方體支撐盤（支撐10厘米測試立方體）組成?？梢允褂媚ｓw外殼進行全面的空間均勻性測量，并將測試立方體和支撐盤移除。外殼很容易清潔，并允許使用凝膠以及液體溶液。排水時，多個端口允許不受限制的流量。

注意：Magphan模體不提供對比度填充解決方案?？蛻?hù)需要添加他們自己的填充解決方案。

10cm球體（可選）：直徑10cm的可選球體可以安裝在20cm球體內，也可以單獨使用。該球體對于測試MRI掃描儀的磁場均勻性和均勻性特性非常有用。磁場以百萬分之幾的對角線對稱體積（DSV）表示。

專利球形設計
Magphan的專利球形設計將球形幾何形狀與立方幾何形狀精確對齊。由于根據球諧函數映射磁場特性，自然磁場擴展到對角線對稱體積（DSV）或球體。這種對稱性是AAPM任務組的報告編號為6a，題為“磁共振成像系統的驗收測試”，推薦球形的原因。成像性能通過旋轉球體在橫軸，冠狀，矢狀和斜平面中評估。Magphan還有一個傳統的圓柱形外殼，用于測試團隊和制造商，他們的性能規格基于圓柱形模體。

Magphan模體選型
項目＃	描述

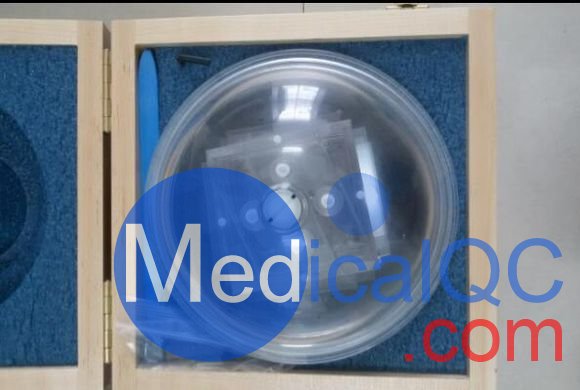

SMR100	Magphan 100 -完整Magphan 包括20厘米球形外殼，10厘米測試立方體和情況。
SMR140	Magphan 140 - 10厘米球體支持磁盤。
SMR170	Magphan 170 -完整Magphan 包括20厘米圓柱形殼體，10厘米試管和情況。
SMR172	Magphan 172 -完整Magphan   包括20厘米球形殼體，20厘米圓柱形殼體，10厘米試管和箱子。
