PA RFB-AP有界掩模 1x1cm有界輸出模板
型號：RFB-AP 類別： 質控儀器 品牌：英國PA pdf資料: PA RFB-AP有界掩模 1x1cm有界輸出模板.pdf
采購熱線：0755-28896837 13632925349
在線咨詢產品
PA RFB-AP有界掩模，1 cm x 1 cm 有界輸出模板，用于 TI 測量
PA RFB-AP有界掩模 1x1cm有界輸出模板提供了一種方法，可確保根據IEC 62359對TI的測量能夠滿足僅通過1 x 1 cm區域確定超聲波輸出的要求。
一種新穎的精密成型掩模，既能高吸收入射到掩模平面上的超聲波信號，又能從孔徑內表面提供高水平的反射。
這樣就可以在測定 TI 期間按照 IEC 62359 的要求準確測定 P1x1。
使用時，將掩模放置在被測換能器和輻射力平衡目標或水聽器之間。它不得與目標、水聽器或換能器直接接觸。
PA RFB-AP有界掩模 1x1cm有界輸出模板主要特點
面罩由NPL HAMA吸收材料制成，可提供高吸收和高回聲減少。
精密加工孔徑，尺寸為 1 cm x 1 cm
掩?？讖降倪吘売懈叻瓷浣饘僖r里
有界方形輸出掩模
Precision Acoustics Ltd 的有界方形輸出模板旨在滿足 IEC 62359:2010 + AMD1:2017 的測量要求。當與輻射力天平 (RFB) 或掃描水聽器結合使用時，有界輸出掩模能夠評估通過診斷超聲設備的 1 cm x 1 cm 孔徑輻射的功率。

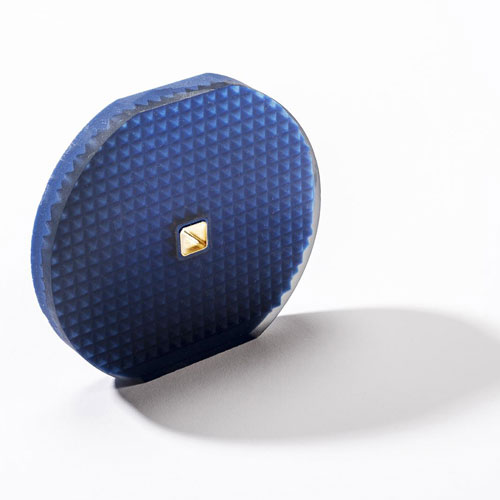

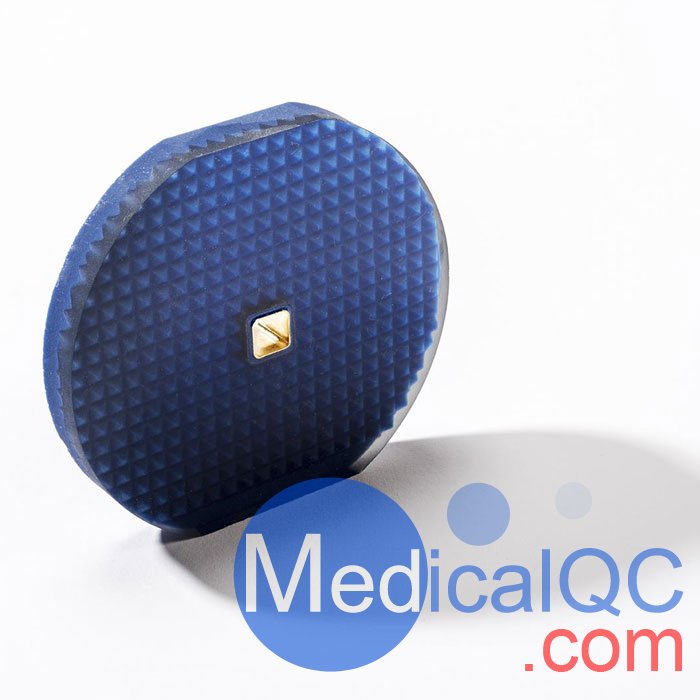

有界方形輸出掩?；?HAM A（也可從 Precision Acoustics Ltd 購買），它是一種兩層吸波瓦片，在微氣泡填充的預制聚氨酯吸波層頂部具有阻抗匹配前層。兩層之間的界面具有金字塔形楔形結構，以減少鏡面反射并提供兩種材料之間的幾何聲阻抗匹配。瓷磚內有一個精確切割的 1 cm2 孔徑，其具有反光金屬襯里。該襯里確保傾斜入射到孔徑側面的超聲波信號不會被吸收并被傳輸通過。
外觀：兩層聚氨酯板材：透明的上層聲阻抗與水匹配；藍色高吸收下層。
內部孔徑尺寸：1 cm X 1 cm
平均聲速：1500 ± 30 m / s
密度 ：1010 ± 20 kg / m3
阻抗：1.5 MRayls
阻抗源：異丙醇 (IPA)三膽乙烯
受影響：酮（MEK、丙酮） – 膨脹二氯甲烷 – 膨脹并分解
避免長時間接觸：臭氧，紫外線
穩定：由于聚合物的交聯性質，非常穩定
熱膨脹系數：200 ppm/°C
有界方形輸出模板和超聲波功率的測量
超聲功率是醫用超聲設備聲輸出測量所需的關鍵量。這通常是利用輻射力原理實現的，RFB 的操作在 IEC 61161 中有詳細描述。最近修訂的 IEC 62359:2010 + AMD1:2017 標準規定，診斷超聲機在掃描和非掃描狀態下的輸出功率。掃描模式根據通過 1 cm x 1 cm 孔徑的傳輸進行評估。實現這一目標的一種方法是在超聲波源和 RFB 目標之間放置一個掩模。該掩模的反射系數應低于 -30 dB，并且在 3.5 MHz 時損耗為 45 dB/cm。此外，面罩的內壁應襯有反光材料，以盡量減少內壁的損失。所有這些功能都可以在 Precision Acoustics Ltd 的 Bounded-square 輸出掩模中找到。
