QC-3 模體用于測試電子射野影像設備（EPID）的 MV 圖像質量。
將模體放置在 EPID 表面上，或?qū)?EPID 放置在距離等中心一定距離（通常為 40 或 60 cm）
的等中心處，即可獲得 MV 級別的入射圖像。然后將圖像導入 PIPSpro 軟件，并在 Imager

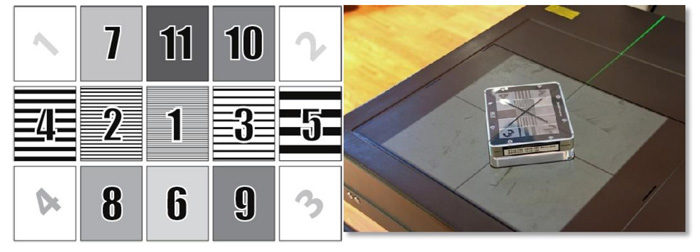

QA 模塊中進行分析。左圖顯示了 QC-3 模體的編號區域。拐角處的角度數字用于增加密度
（數字 1 加工成深度為 1 mm 的鉛塊，數字 2 加工成深度為 2 mm 的鉛塊等）。圖中的小
數字表示區域編號。區域 1-5 是具有不同空間分隔的條形圖，用于分析空間分辨率 f50。區
域 6-11 包含厚度不斷增加的鉛或塑料（PVC）塊。右圖為 QC-3 模體在 EPID 影像板上檢
測的位置。
QC-3 MV影像模體，QC-3 EPID圖像性能模體分析內容：
分析的影像質量?jī)?nèi)容包括噪聲（Nosie）、對比度（Contrast）、空間分辨率
（Spatial Resolution）、均勻性（Uniformity）
QC-3 MV影像模體，QC-3 EPID圖像性能模體產品參數：
模體材質：鉛及塑料 PVC 混合材質
模體尺寸（長 x 寬 x 高）：134mm*114mm*37mm
模體重量：1.8kg
可分析影像內容：噪聲、對比度、分辨率及均勻性
QC-3模體區域參數：
| 區域 | 線條分辨率 lp/mm | 線條厚度mm 材料 |
| 1 | 0.76 | 15mm 鉛 |
| 2 | 0.45 | 15mm 鉛 |
| 3 | 0.25 | 15mm 鉛 |
| 4 | 0.20 | 15mm 鉛 |
| 5 | 0.10 | 15mm 鉛 |
| 6 | 15mm PVC | |
| 7 | 15mm 鋁 | |
| 8 | 5mm 鉛 | |
| 9 | 7.5mm 鉛 | |
| 10 | 7.5mm 鉛 | |
| 11 | 15mm 鉛 |
QC-3 MV影像模體，QC-3 EPID圖像性能模體實拍圖：
