WEK-CBCT3D口腔CBCT 3D體模，YY0795 CBCT 3D體模
型號：WEK-CBCT3D 類別： 質控模體 品牌：深圳為爾康 pdf資料: WEK-CBCT3D口腔CBCT 3D體模，YY0795 CBCT 3D體模.pdf
采購熱線：0755-28896837 13632925349
在線咨詢產品
WEK-CBCT3D口腔CBCT 3D體模，YY0795 CBCT 3D體模是用于口腔CBCT的圖像質量常規評估體模。為錐形束 CT專用的性能檢測模體。 YY/T 0795-2022標準與T/WSJD 8-2020標準與錐形束X射線計算機體層成像(CBCT)設備質量控制檢測標準要求。一次掃描可檢測空間分辨率、低對比度分辨率、圖像均勻性、體素大小、偽影、幾何失真、測距等多項檢測項目
WEK-CBCT3D口腔CBCT 3D體模，YY0795 CBCT 3D體模體模軸向和矢狀截面的結構如圖：
測試模塊包括：空模塊、空間分辨率模塊（XY）、空間分辨率模塊（Z）、低對比度模塊（鋁）（XY）、低對比度模塊（ＰＴＦＥ）（XY）、低對比度模塊（ＤＥＬＲＩＮ）（XY）、低對比度模塊（ＬＤＰＥ）（XY）、低對比度模塊（空氣）（XY）
b）空間分辨率模塊(XY):XY 方向測試模塊,空間分辨率為:1.0 LP/mm、1.3 LP/mm.1.55 LP/mm,1.7 LP/mm,2.0 LP/mm,2.5 LP/mm、2.8 LP/mm,3.5 LP/mm、4.0 LP/mm.
WEK-CBCT3D口腔CBCT 3D體模，YY0795 CBCT 3D體模體模軸向和矢狀截面的結構如圖：
測試模塊包括：空模塊、空間分辨率模塊（XY）、空間分辨率模塊（Z）、低對比度模塊（鋁）（XY）、低對比度模塊（ＰＴＦＥ）（XY）、低對比度模塊（ＤＥＬＲＩＮ）（XY）、低對比度模塊（ＬＤＰＥ）（XY）、低對比度模塊（空氣）（XY）
ａ） 空模塊：ＰＭＭＡ材質。
b）空間分辨率模塊(XY):XY 方向測試模塊,空間分辨率為:1.0 LP/mm、1.3 LP/mm.1.55 LP/mm,1.7 LP/mm,2.0 LP/mm,2.5 LP/mm、2.8 LP/mm,3.5 LP/mm、4.0 LP/mm.
c)空間分辨率模塊(Z):Z 方向測試模塊,空間分辨率為:1.0 LP/mm、1.3 LP/mm、
d）低對比度模塊(鋁)(XY):XY 方向測試模塊,直徑為:1.0 mm、2.0 mm、3.0 mm、4.0 mm、5.0 mm.
e）低對比度模塊(PTFE)(XY):XY 方向測試模塊,直徑為:1.0 mm、2.0 mm、3.0 mm、4.0 mm、e)5.0 mm.
f）低對比度模塊(DELRIN)(XY):XY 方向測試模塊,直徑為:1.0 mm、2.0 mm、3.0 mm、4.0 mm、5.0 mm.
g）低對比度模塊(LDPE)(XY):XY 方向測試模塊,直徑為:1.0 mm、2.0 mm、3.0 mm、4.0 mm、g)5.0 mm.
h）低對比度模塊(空氣)(XY):XY方向測試模塊,直徑為:1.0 mm、2.0 mm、3.0 mm、4.0 mm、h)5.0 mm.
i）偽影:3 根 5.0mm 直徑的鈦棒。
注:本文件中,聚四氟乙烯簡稱 PTFE,聚甲醛樹脂簡稱 DELRIN,低密度聚乙烯簡稱 LDPE,聚甲基丙烯酸甲酯簡稱 PMMA。

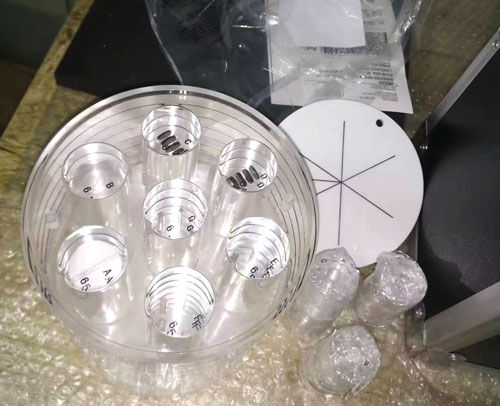

WEK-CBCT3D口腔CBCT 3D體模，YY0795 CBCT 3D體模實拍圖：
。模體主體材料為 PMMA構成。模體為直徑160m 圓柱體，圓柱體內具有7個直徑 35m 的腔室，每個腔室里可分別填充不同測試模塊的圓柱形模塊，模塊可自行組合達到不同的檢測要求。
應用標準:
YY/T 0795-2022T/WSJD8-2020口腔錐形束CT質量控制檢測規范WS XX00XX一XX0X 錐形東x射線計算機體層成像(CBCT)設備質量控制檢測標準(WS專標,馬上實施)
符合《YYT0795-2022口腔領面錐形束計算機體層攝影設備專用技術條件》體模的技術參數:
1)基本材質為PMMA(聚甲基丙烯酸甲酯)，直徑為160mm。
2)測試模塊為分體結構設計，包括噪聲均勻性，幾何變形，空間分辨率，對比度分率等。
3)噪聲均勻性模塊包含均勻的 PMA 材質，最低部分的為密度1.2+1.0%.
4)幾何變形模塊包含 150 個以上的直徑為 2.0m，深度為 3.0mm 的圓孔。
5)空間分辨率模塊包括線擴散函數(LSF)和點擴散函數(PSF)。
6)XY方向的空間分辨率可達到:(1.0,1.3,1.55,1.7,2.0,2.5,2.8,3.5,4.0)LP/mm。
7)Z1方向的空間分辨率可達到:(1.0,1.3,1.55,1.7,2.0)LP/mm.
8)Z2方向的空間分辨率可達到:(2.0,2.5,2.8,3.5,4.0)LP/mm。
9)低對比度模塊(鋁、PTFE、DELRIN、LDPE、空氣)直徑為:(1.0、2.0、3.0、4.0、5.0)mm。
10)像素強度/HU 值的檢測模塊:材質:鋁、PTFE、DELRIN、LDPE、空氣環氧樹脂、嵌在 PMA 基底中，
11)金屬偽影模塊:3根5.0mm 直徑鈦插入棒在PMMA基底中驗證金屬偽影。
產品組成配置:主體模、功能性模塊14個、空白模塊29個、存放箱
產品組成配置:主體模、功能性模塊14個、空白模塊29個、存放箱
